Reunanauhapinnoituslaitteet levittää jatkuvan, tasaisen kerroksen liimaa, pohjamaalia, lakkaa tai toiminnallista pinnoitetta reunanauhamateriaalille – kapeille PVC-, ABS-, melamiini-, viilu- tai akryyliliuskoille, joita käytetään paneelihuonekalujen ja kaapistojen paljaiden reunojen viimeistelyyn. Päällystyslinja sijaitsee reunanauhapuristimesta vastavirtaan tai alavirtaan prosessin jälkeisenä viimeistelyvaiheena, ja sen tarkkuus määrää suoraan tartuntalaadun, pinnan sakeuden ja nauhan lopullisen visuaalisen laadun.
Laatupaneelihuonekalujen valmistuksessa reunanauhan laatu on yksi näkyvimmistä tuotelaadun mittareista. Huonosti päällystetty reuna – epätasainen liiman jakautuminen, pinnan huokoisuus, värien epäjohdonmukaisuus – merkitsee laadun epäonnistumista riippumatta siitä, kuinka hyvin alustalevy on valmistettu. Tästä syystä erityisistä päällystyslaitteista on tullut vakiona keskisuuren ja suuren mittakaavan reunanauhatuotannossa 2000-luvun alusta lähtien manuaalisen tai inline-levityksen sijaan.
Globaalit reunanauhamarkkinat arvostettiin noin 3,2 miljardia dollaria vuonna 2023 ja kasvaa noin 5,8 %:n vuosivauhtia huonekalujen, keittiönkaappien ja toimistokalusteiden jatkuvan kysynnän ansiosta. Laiteinvestoinnit seuraavat tätä kasvua: pinnoituslinjapäivitykset muodostavat merkittävän osan reunanauhatuotannon investoinneista, etenkin kun valmistajat siirtyvät kohti kiiltävämpiä, teksturoituja ja koekstrudoituja nauhaprofiileja, jotka vaativat tarkempaa pintakäsittelyä.
Reunanauhapinnoitusjärjestelmät eivät ole yksi koneluokka. Oikea laitetyyppi riippuu levitettävästä pinnoitemateriaalista, alustasta, vaaditusta ulostulonopeudesta ja siitä, levitetäänkö pinnoite nauhanauhan etupuolelle, takaosaan vai molemmille pinnoille.
Telapäällystimet käyttävät yhtä tai useampaa pyörivää kumi- tai terästelaa siirtämään mitattu pinnoitekalvo nauhapinnalle sen kulkiessa koneen läpi. Ne ovat laajimmin käytetty muoto reunanauhatuotannossa korkean suorituskyvyn, tasaisen märkäkalvon paksuuden ja yhteensopivuuden ansiosta useiden vesipohjaisten, liuotinpohjaisten ja UV-kovettuvien pinnoitteiden kanssa. Linjanopeudet nykyaikaisissa telapinnoitusjärjestelmissä reunanauhaa varten vaihtelevat tyypillisesti 20-80 metriä minuutissa , huippuluokan kokoonpanoilla, jotka saavuttavat 120 m/min ohuille PVC-alustoille.
Kääntötelapinnoitus – jossa applikaattorirulla pyörii substraatin kulkusuuntaa vastaan – tuottaa tasaisemman, tasaisemman kalvon kuin eteenpäin levitettävä telapinnoite, ja sitä suositellaan korkeakiiltoisille ja peilipintaisille nauhatuotteille.

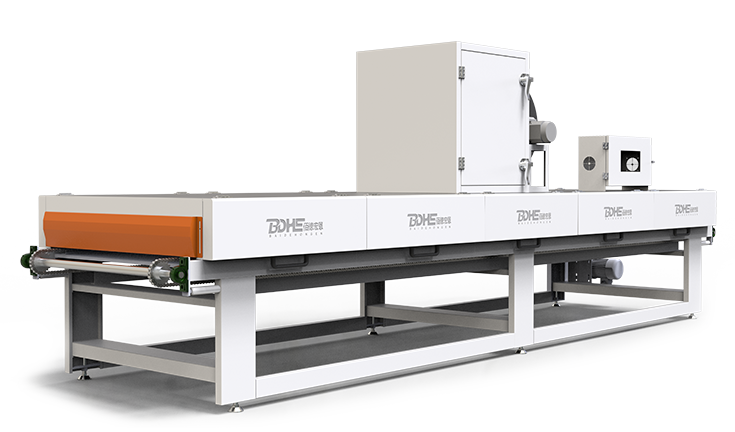

UV-pinnoitusjärjestelmät levittävät valokäynnistimellä aktivoitua lakkaa tai lakkaa, joka kovettuu välittömästi ultraviolettilampun vaikutuksesta eikä liuottimen haihduttamisen tai lämpökuivauksen kautta. Tämä eliminoi kuivaustunnelin pituuden linjasta, vähentää energiankulutusta lineaarimetriä kohti ja tuottaa kovemman, kemiallisesti kestävämmän pinnan kuin perinteiset ilmakuivaavat tai uunikovettuvat pinnoitteet. UV-linjat ovat vakiona premium-PVC- ja ABS-reunanauhatuotannossa, jossa naarmuuntumisenkestävyys ja kiillon säilyttäminen ovat tärkeitä myyntivaltteja.
Tyypillinen UV-reunanauhapinnoituslinja koostuu syöttöosasta, esikäsittelystä (korona- tai liekkikäsittely muovialustojen tarttumisen edistämiseksi), tela- tai verhopäällystimestä, UV-kovettuva lamppuryhmä (yleensä 80–200 W/cm elohopea- tai LED-UV-lamput) ja jäähdytysosasta ennen käämitystä. LED-UV-järjestelmät ovat suurelta osin korvanneet elohopeakaarilamput uusissa asennuksissa vuodesta 2018 lähtien alhaisemman lämpötehon, lampun pidemmän käyttöiän (> 20 000 tuntia vs. 1 000–2 000 tuntia elohopealla) ja otsonin muodostumisen puuttumisen vuoksi.
Erityinen reunanauhapäällystyslaitteiden luokka levittää kuumasulateliimaa (EVA-, PUR- tai hybridivalmisteita) nauhanauhan takapinnalle tuotannon aikana – luo valmiiksi liimattua reunanauhaa, joka voidaan aktivoida levityskohdassa lämmöllä sen sijaan, että se vaatisi erillistä liima-astiaa nauhoitekoneessa. Takapäällystyslinjat toimivat pienemmillä nopeuksilla kuin pintapinnoituslinjat (tyypillisesti 10-30 m/min), koska ne tarvitsevat tarkan liiman annostelun ja kontrolloidun jäähdytyksen ennen kelausta. PUR-taustapinnoitettujen reunanauhojen kysyntä on kasvanut, kun huonekaluvalmistajat etsivät vahvempaa tartuntakykyä ja kosteudenkestävyyttä ilman monimutkaista PUR-liimapurkkien hallintaa.
Pohjamaalauslaitteisto levittää ohuita tarttumista edistäviä kerroksia – tyypillisesti 2–8 gsm – ennen ensisijaista koriste- tai toiminnallista pinnoitetta. PVC- ja ABS-substraateilla pohjamaali yhdistetään usein koronapurkauskäsittelyyn, mikä nostaa pintaenergian yli 40 mN/m:iin ja varmistaa myöhempien pinnoitekerroksen kiinnittymisen ilman kraatteri- tai kalansilmävirheitä. Pohjustejärjestelmät integroidaan usein ensimmäisenä asemana monivaiheiseen pinnoituslinjaan sen sijaan, että ne asennetaan itsenäisinä yksiköinä.
| Laitteen tyyppi | Ensisijainen sovellus | Tyypillinen linjanopeus | Kovetusmenetelmä | Paras |
|---|---|---|---|---|
| Roller Coater | Pintalakka, pohjamaali, värilakka | 20-120 m/min | Ilmakuivaus / uuni / UV | Suuri volyymi PVC, ABS, melamiini |
| UV-pinnoituslinja | Kiiltävä/mattapintainen pinta | 30-80 m/min | UV-lamppu (elohopea tai LED) | Premium PVC, akryylinauha |
| Hot Melt Back-Coater | Takana liimasovellus | 10–30 m/min | Jäähdytys / jähmettyminen | Esiliimatut EVA/PUR-nauhat |
| Pohjuste / esikäsittely | Kiinnittymisen edistäminen | Yhdistetty perusturkin kanssa | Ilmakuiva / korona | Muoviset alustat, joilla on pieni pintaenergia |
Väärän päällystyslaitteiston valitseminen reunanauhan tuotantolinjalle on kallis virhe – sekä pääoman kannalta että sen aiheuttamien loppupään laatuongelmien kannalta. Seuraavat parametrit määrittävät useimmiten, sopiiko kone tiettyyn sovellukseen.
Kyky asettaa ja pitää tarkka märkäkalvon paksuus – mitataan tyypillisesti mikroneina (μm) tai grammoina neliömetriä kohti (gsm) – on keskeisin suorituskykykriteeri. Yli ±5 % pinnoitteen painon vaihtelu tuotantoajon aikana aiheuttaa näkyvää kiiltoa ja adheesiovaihtelua valmiissa nauhassa. Nykyaikaiset servokäyttöiset telapinnoitteet säilyttävät kalvon paksuuden toleranssin ±2–3 % täydellä tuotantonopeudella; Vanhemmat pneumaattiset tai manuaalisesti säädettävät koneet voivat ajautua ±10 %:iin tai enemmän, erityisesti nopeuden muutoksissa.
Reunanauhaleveydet vaihtelevat tyypillisesti 19–100 mm, ja 22 mm, 35 mm ja 42 mm ovat yleisimmät kaupalliset koot. Päällystyslaitteiden on mahduttava koko tuotantoseoksen leveysalue ilman telojen vaihtoa tai merkittäviä työkaluja. Paksuuden käsittely – 0,4 mm:n ohuesta PVC-kalvonauhasta 3 mm:n paksuisiin ABS- tai massiivipuunauhoihin – vaatii säädettävän nippipaineen ja tulo-/poistumisohjainjärjestelmiä, jotka estävät alustan muodonmuutoksia tai merkintöjä.
Telamateriaalit, kaavinterän kokoonpano ja kattilan rakenne on sovitettava pinnoitekemiaan. Vesipohjaiset pinnoitteet ovat yhteensopivia useimpien kumirullien kanssa, mutta ne vaativat ruostumattomasta teräksestä valmistetut astiat ja pumpun komponentit korroosion estämiseksi. Liuotinpohjaiset järjestelmät vaativat liuottimia kestäviä kumiyhdisteitä (yleensä EPDM tai Viton) ja räjähdyssuojattuja sähkövaatimuksia pinnoitusalueella. UV-pinnoitteet vaativat UV-läpäisemättömät kotelot pannun ja telan ympärille ennenaikaisen kovettumisen estämiseksi, mikä aiheuttaa nopean viskositeetin muutoksen ja pinnoitteen painon siirtymistä.
Liuotin- ja vesiohenteisille pinnoitteille kuivaustunnelin pituus määräytyy linjanopeuden ja pinnoitteen haihtumisnopeuden mukaan asetetussa uunin lämpötilassa. Alimittaiset kuivausosat pakottavat valmistajat vähentämään linjan nopeutta kompensoidakseen suoraan leikkauskapasiteettia. Yleisenä vertailukohtana vesiohenteiset pinnoitteet PVC-nauhalla nopeudella 60–80 m/min vaativat noin Uunin pituus 8-12 metriä 60–80 °C:ssa riittävällä ilmavirralla liuotinhöyryn poistamiseksi. UV-linjat poistavat tämän rajoituksen, mutta ottavat käyttöön UV-lampun lämmönhallinnan korvaavana huolenaiheena.
Reunanauha on kapea, usein ohut substraatti, joka on herkkä sivusuunnassa ja pituussuuntaisille jännitysvaihteluille kulkiessaan pinnoituslinjan läpi. Ilman aktiivista kireyden hallintaa – tanssirullat, punnituskennopohjaiset servorullat tai suljetun silmukan rainan ohjaimia – pinnoitusvyöhyke vastaanottaa substraattia vaihtelevilla nopeuksilla ja kulmilla, mikä muodostaa juovakuvioita ja reunapinnoitteen putoamisen. Tämä on erityisen yleinen ongelma ohuissa (0,4–0,8 mm) PVC-nauhassa yli 40 m/min nopeuksilla.
Reunanauhapinnoituslaitteita käytetään kahdessa pohjimmiltaan erilaisessa kokoonpanossa – inline osana ekstruusio- tai tulostuslinjaa tai offline-tilassa erillisenä jälkikäsittelynä. Valinta vaikuttaa merkittävästi joustavuuteen, pääomakustannuksiin ja tuotannon ajoitukseen.
Inline pinnoite integroi päällystysaseman suoraan reunanauhan suulakepuristus- tai painolinjaan ja tekee pintakäsittelyn ennen nauhan kelaamista lähtötelalle. Tämä eliminoi erillisen käsittelyvaiheen ja vähentää pinnan kontaminaatioriskiä tuotannon ja pinnoituksen välillä. Rajoitus on, että päällystyslinjan nopeus on synkronoitava ylävirran ekstruusio- tai tulostusnopeuden kanssa - jos ne eivät täsmää, joko pinnoitteen laatu kärsii tai suulakepuristusnopeutta on kuristettava. Inline-järjestelmät ovat kustannustehokkaimpia, kun tuotevalikoima on kapea ja tuotantojaksot pitkiä.
Offline-pinnoite toimii erillisenä prosessina, joka tyypillisesti ottaa kierretyt päällystämättömät nauharullat varastosta ja ajaa ne erillisen päällystyslinjan läpi. Tämä erottaa pinnoitteen suorituskyvyn ekstruusiotehosta, mahdollistaa useiden substraattityyppien päällystämisen samalla koneella ajojen välisillä vaihdoilla ja mahdollistaa pinnoituksen lisäarvopalveluna kolmansien osapuolien nauhavalmistajille. Offline-linjat vaativat enemmän lattiatilaa ja lisäkäsittelyvaiheita, mutta tarjoavat huomattavasti enemmän toiminnan joustavuutta. Useimmat erityiset reunanauhapinnoitustoiminnot - erityisesti Kiinassa, Saksassa ja Italiassa, joissa pinnoitus on usein sopimuspalvelu - käyttävät offline-kokoonpanoja.
Kaksi kehitystä muokkaa reunanauhapinnoituslaitteiden vaatimuksia nykyisessä markkinasyklissä.
Ensimmäinen on integrointi digitaalinen mustesuihkutulostus pinnoituslinjoilla. Kun digitaalisesti painettu reunaviivaus – jossa koristekuvio levitetään mustesuihkulla syväpainon tai syväpainon sijaan – siirtyy kapeasta valtavirtaan, pinnoituslaitteet on mukautettava toimimaan digitaalisten mustejärjestelmien kanssa. Digitaaliset musteet vaativat erityisiä primerformulaatioita pistevahvistuksen ja väritiheyden saavuttamiseksi muovisilla alustoilla, ja painatuksen jälkeen levitettävän UV-pintamaalin on oltava optisesti kirkas ja kellastumaton, jotta värin tarkkuus säilyy tuotteen käyttöiän ajan. Tämä on lisännyt erityisesti digitaalisen tulostuksen jälkeisiin sovelluksiin viritettyjen UV-LED-pinnoitusasemien kysyntää.
Toinen suuntaus on siirtyminen kohti matala-VOC- ja vesipohjaiset pinnoitekoostumukset vastauksena tiukentuviin ympäristösäännöksiin EU:ssa, Kiinassa (GB/T-standardit) ja yhä enemmän Pohjois-Amerikassa. Vesipohjaiset UV-pinnoitteet – joissa yhdistyvät vesipohjaisen kemian vähäliuotinset edut UV-säteilyn välittömään kovettumiseen – ovat nyt kaupallisesti kannattavia reunanauhasovelluksissa, ja niitä määritellään uusissa pinnoituslinja-asennuksissa, joissa liuotinpohjaiset järjestelmät olisivat olleet aiemmin oletusarvoisia. Laitevalmistajat vastaavat ruostumattomasta teräksestä valmistetuilla märkäosilla, parannetuilla uunin ilmavirtausjärjestelmillä ja UV-lamppukokoonpanoilla, jotka on optimoitu näiden koostumusten korkeammalle vesipitoisuudelle ja erilaiselle valo-initiaattorikemialle.
